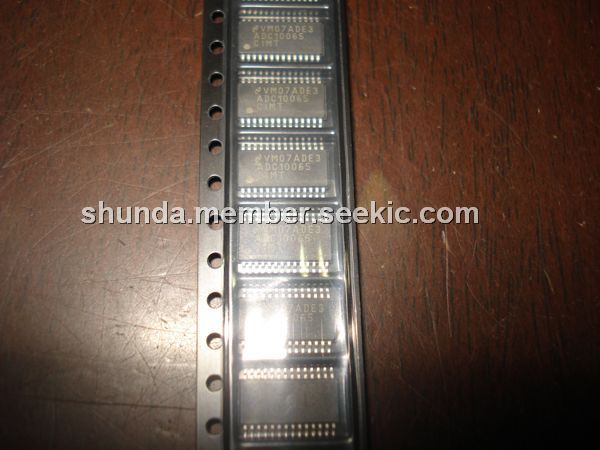

Product Summary
The ADC10065CIMT is a monolithic CMOS analog-to-digital converter capable of converting analog input signals into 10-bit digital words at 65 Megasamples per second (MSPS). The ADC10065CIMT uses a differential, pipeline architecture with digital error correction and an on-chip sample-and-hold circuit to provide a complete conversion solution, and to minimize power consumption, while providing excellent dynamic performance. A unique sample-and-hold stage yields a full-power bandwidth of 400 MHz. Operating on a single 3.0V power supply, the ADC10065CIMT consumes just 68.4 mW at 65 MSPS, including the reference current. The Standby feature reduces power consumption to just 14 .1 mW.
Parametrics
ADC10065CIMT absolute maximum ratings: (1)Resolution: 10 bits; (2)Channels: 1 Channels; (3)SNR: 59.6 dB; (4)SFDR: 80 dB; (5)ENOB: 9.6 bits; (6)Max Sample Rate: 65 MSPS; (7)Min Sample Rate: 20 MSPS; (8)Power Dissipation: 0.0684 Watt; (9)PowerWise Rating: 1 1.36 pJ/conv; (10)INL (+/-): 0.3 LSB; (11)SINAD: 59.4 dB; (12)DNL (+/-): 0.3 LSB; (13)THD dB: -74 dB; (14)Min Supply Voltage: 2.7 Volt; (15)Max Supply Voltage: 3.6 Volt; (16)Nominal Vin: 1.5 Vpp; (17)Temperature Min: -40℃; (18)Temperature Max: 85℃.
Features
ADC10065CIMT features: (1)Single +3.0V operation; (2)Selectable 2.0 VP-P, 1.5 VP-P, or 1.0 VP-P full-scale input swing; (3)400 MHz -3 dB input bandwidth; (4)Low power consumption; (5)Standby mode; (6)On-chip reference and sample-and-hold amplifier; (7)Offset binary or two’s complement data format; (8)Separate adjustable output driver supply to accommodate 2.5V and 3.3V logic families; (9)28-pin TSSOP package.
Diagrams
Image | Part No | Mfg | Description | Pricing (USD) |
Quantity | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ADC10065CIMT |
National Semiconductor (TI) |
ADC (A/D Converters) |
Data Sheet |
|
|
|||||||||||||
ADC10065CIMT/NOPB |
National Semiconductor (TI) |
ADC (A/D Converters) |
Data Sheet |
|
|
|||||||||||||
ADC10065CIMTX/NOPB |
National Semiconductor (TI) |
ADC (A/D Converters) |
Data Sheet |
|
|
|||||||||||||
ADC10065CIMTX |
National Semiconductor (TI) |
ADC (A/D Converters) |
Data Sheet |
|
|
